2.1 재질

• 2.1.1 파형강관은 KS D 3506에 의한 열연 용융아연도금강판으로 만든다.

• 2.1.2 용융아연도금강판 아연부착량은 다음과 같다.

• 2.1.3 피복재 사용은 다음과 같다.

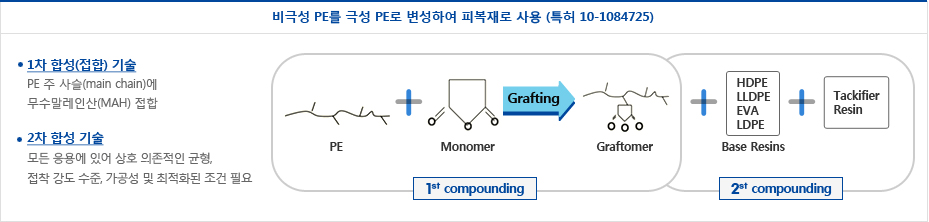

  • 2.1.3.1 제1차 피복은 접착성 수지 (말레산 변성 폴리에틸렌 수지30%, 폴리에틸렌 수지50%)을 사용하여 KS F 4737기준 접착강도 (14~20kgf/25mm) 및 KS B ISO13565-1기준 표면 거칠기 (1~5㎛)로 피복한다. (특허 10-1084725)

• • 2.1.3.2 제2차 피복은 고밀도 폴리에틸렌 (비극성 PE)이며 적정 용융흐름지수 (10~50g/10분) 및 접착강도 14~20kgf/25mm으로 피복한다.

• 2.1.4 파형강관 Lock-Seam에 주입하여 누수를 차단하는 밀봉재 ;

  • 2.1.4.1 극성그룹을 함유한 단량체가 그라프트된 불포화 또는 반응성 폴리올레핌 및 유기실리콘 화합물. (말레산 변성 폴리에틸렌 + 유기실리콘)

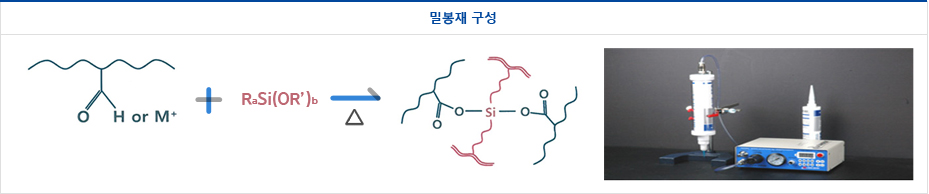

  • 2.1.4.2 밀봉재 구성은 다음과 같다.

2.2 형상 및 치수 (1RS & 3RS) ; KS D 3590 및 ASTM A760/760M-00 기준

• 2.2.1 형상

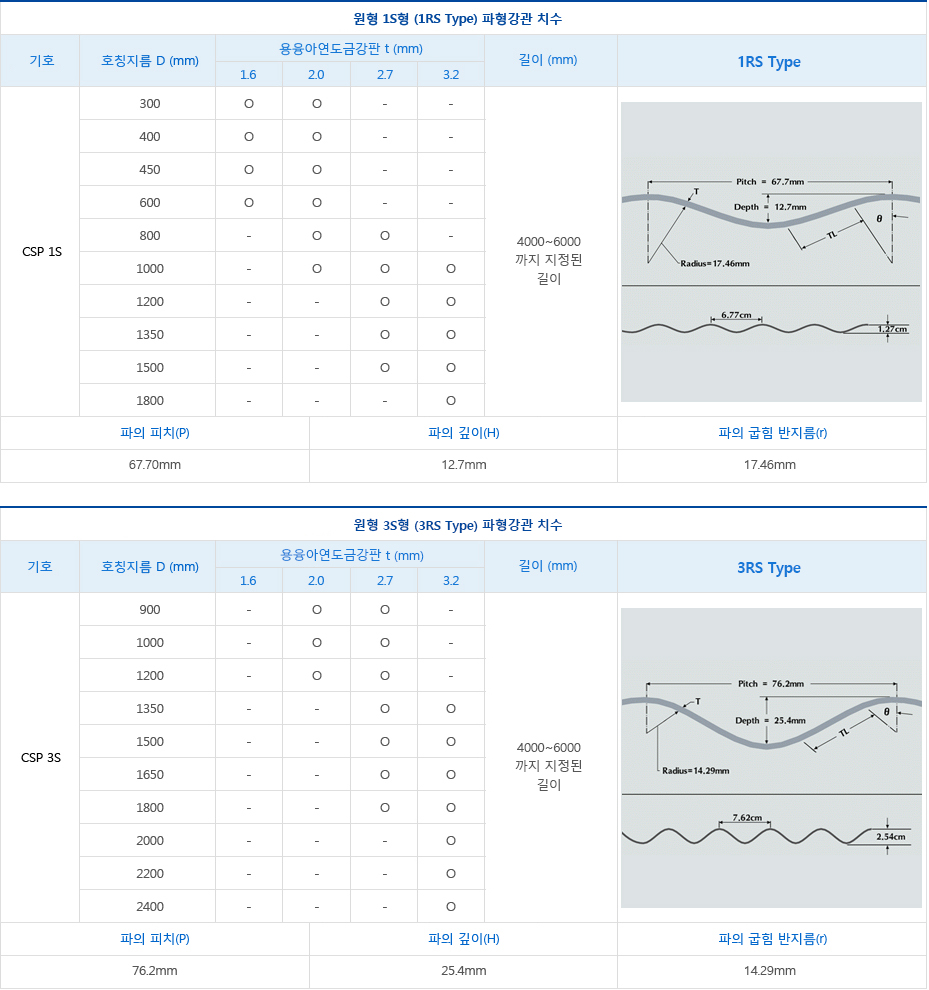

• 2.2.2 단면치수

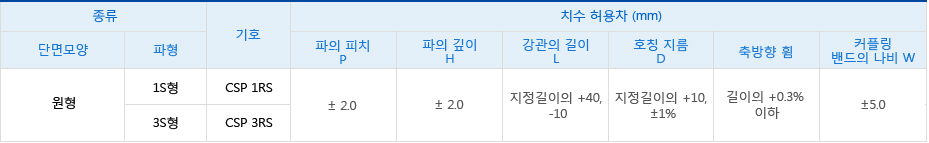

• 2.2.3 치수 허용차

• 2.2.4 파형강관의 이음부위 (Lock-Seam)기준

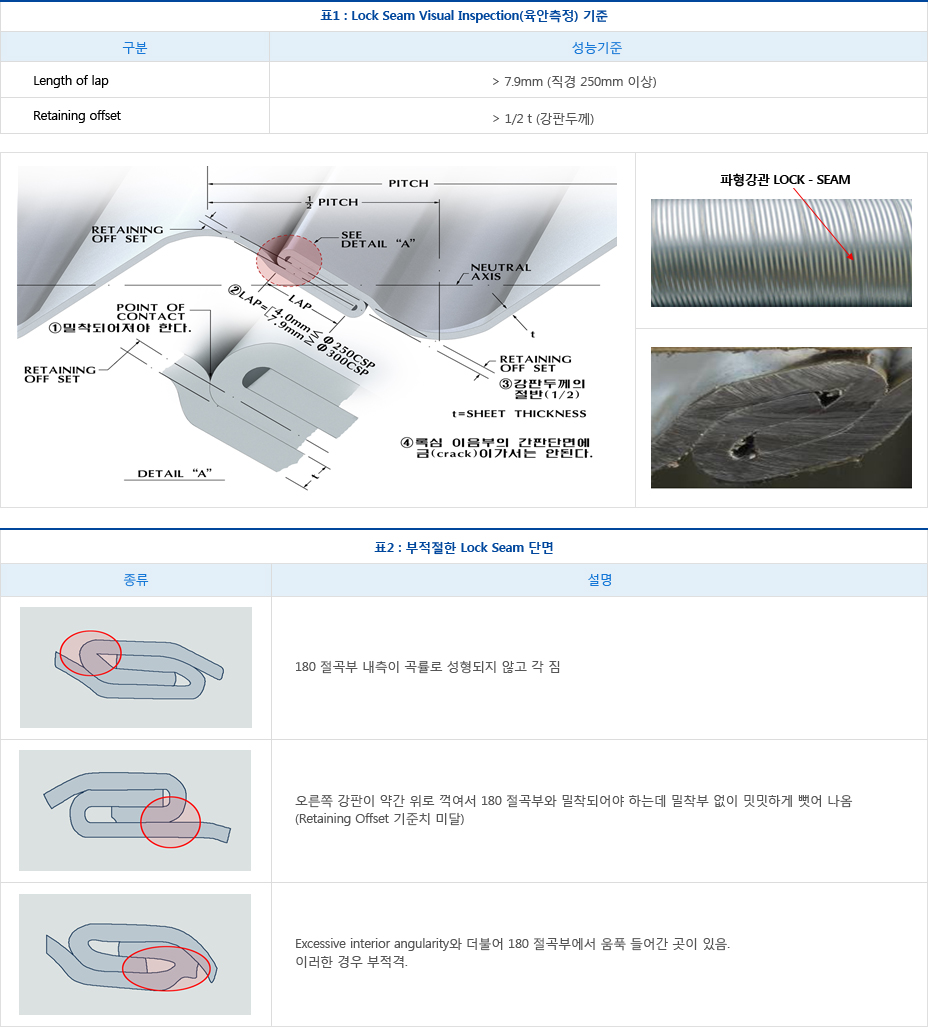

  • 2.2.4.1 나선형 파형강관의 Lock-Seam 이음부의 육안측정은 각 강판의 두께마다 (1.6t, 2.0t, 2.7t, 3.2t) 아래 <표1> 조건을 충족시켜야 하며, <표2> 와 같 은 형상이 되어서는 안 된다.

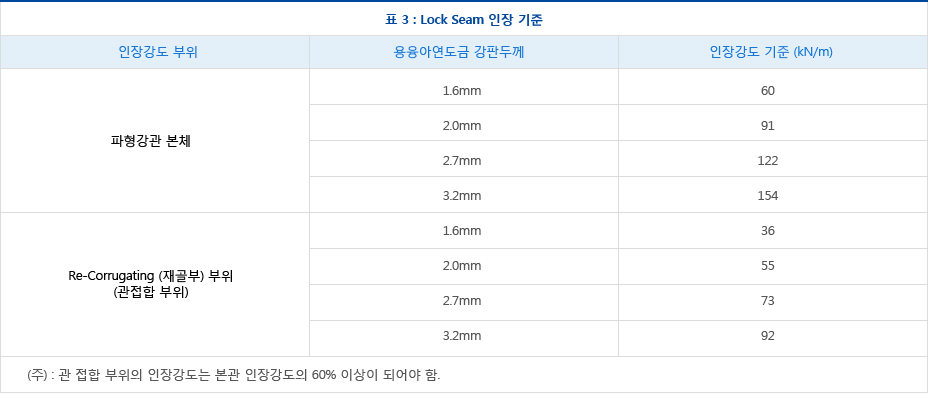

• • 2.2.4.2 Lock Seam 인장강도 기준치는 아래 표3과 같거나 그 이상이어야 한다.

• 2.2.5 관 접합 커플링.밴드

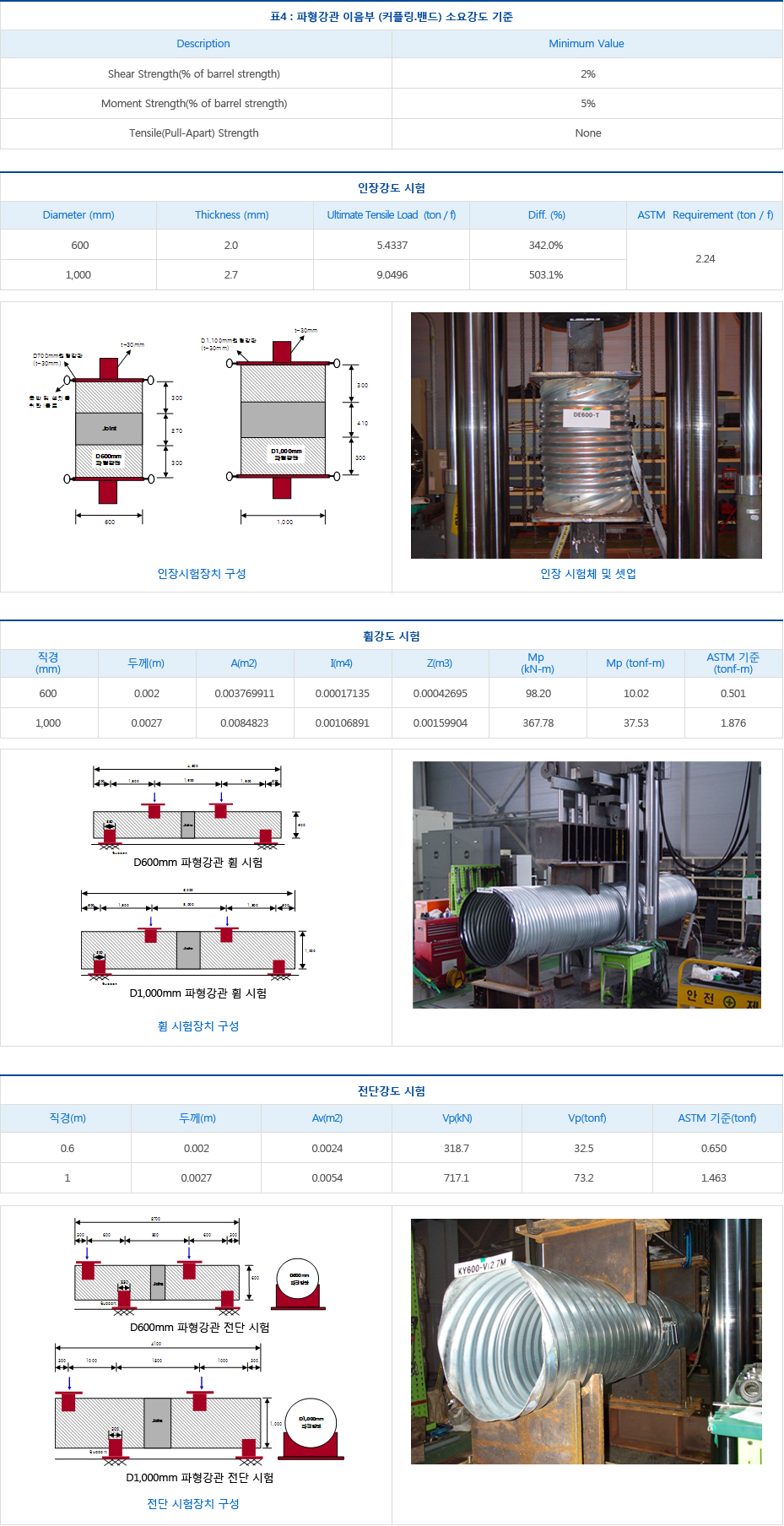

  • 2.2.5.1 인장, 휨, 전단강도 등 파형강관 커플링 이음부의 구조성능은 아래 표4 기준을 충족시켜야 하며 사용되는 각 규격 중 2개 이상의 규격에 대해 검증되 어야 한다.
