1.1 적용범위

• 본 시방서는 배수기능을 원활히 할 수 있도록 하는 각종 우수관로, 농업용 수로관, 우수 & 하수 혼합식 차집관로 및 우수저류조, 하수완충저류조, 오·폐수저류조에 사용되는 나선형 파형강관, PE2중 내·외부 피복파형강관, 수밀성 PE2중 피복파형강관에 적용하고 현장여건 및 발주처 요청에 따라 변경할 수 있다.

1.2 적용기준

• 1.2.1 종류 및 기호는 KS D 3506 (용융아연도금강판), KS D 3590, ASTM A760/760M-00)에 규정한 규격을 사용한다.
• 1.2.2 토압하중 & 교통량 등의 하중으로부터 파형강관의 구조적 안정성 확보를 위한 구조계산 및 검토는 대한 토목학회가 제시한 설계지침과 AISI을 적용하고 아울러, 1 & 2항에 의거 제작된 파형강관 & 피복파형강관 (이하 파형강관)에만 적용할 수 있다.

1.3 제출물

• 다음 사항은 『발주처가 요청한 제출서류 및 보고서』에 따라 제출한다.

• 1.3.1 나선형 파형강관 (C.S.P)

  • 1.3.1.1 한국산업규격 KS D 3590 (파형강관 및 파형강판) 및 ASTM A760/760M-00 & AASHTO가 규정하는 관거 및 기타 구조물에 사용하는 용융아연도금 나선형 강관(Corrugated Steel Spiral Pipe) 및 연결용 커플링 밴드에 적용 한다.
  • 1.3.1.2 파형강관 및 파형강관 연결용 커플링-밴드의 제조에 사용되는 재료는 KS D 3506 (용융아연도금 강판 및 강대) 및 ASTM A929 / 929M 또는 이와 동등 이상의 것이어야 하며 용융아연도금강판은 본 절 2.1.1 & 2.1.2에 따라야 한다.
  • 1.3.1.3 파형강관은 원형으로 1S형(기호; SCP 1RS) 및 3S형(기호; SCP 3RS)을 사용 할 수 있으며 토압, 연약지반, 암반지역 및 기타 현장여건에 따라 파형강관 관기초 구조계산 (AISI)으로 선정하여 사용하여야 한다.

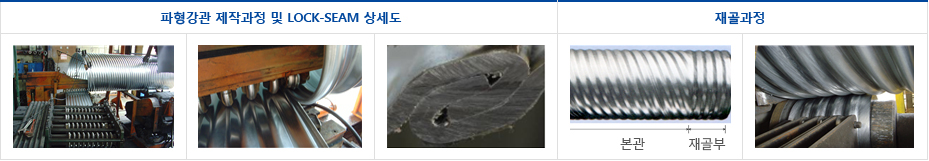

  • 1.3.1.4 파형강관은 나선형식 록심(LOCK-SEAM) 이음방식으로 제조되는 것으로 반드시 ASTM A 760/760M- 00 및 관련되는 AASHTO 규정을 충족시켜야 하고 검증 받아야 한다.

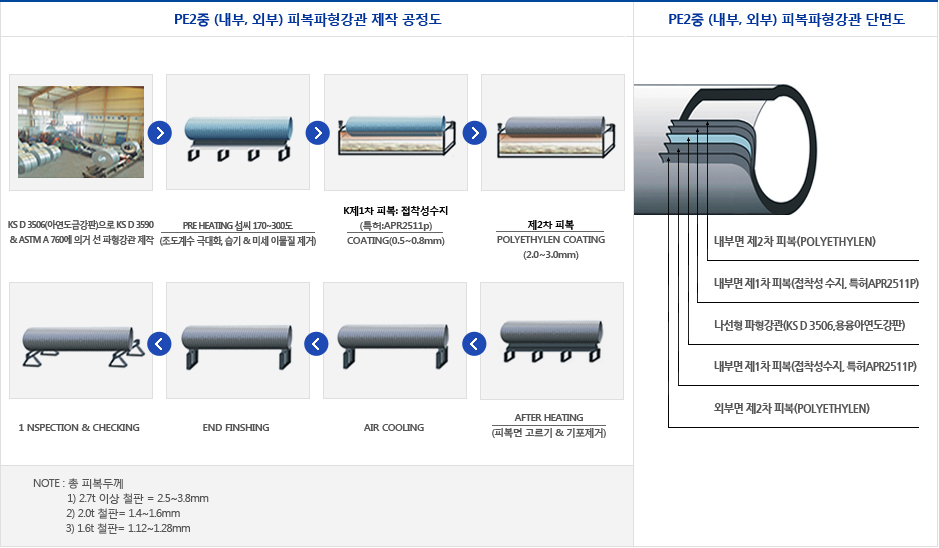

• 1.3.2 PE2중 내·외부 피복파형강관 (PE DOUBLE COATED C.S.P)

  • 1.3.2.1 PE2중 내·외부 피복파형강관은 위 항목 1.3.1항에 의거 제작이 완료된 나선형 파형강관으로 제작(후 피복)되어야 하며 제작과정 (Lock-Seam & 재골과정 ; Re-Corrugating) 에서 피복파손이 발생할 수 있는 관계로 아연도금강판에 선 피복 후 피복파형강관을 제작해서는 안 된다.

• • 1.3.2.2 PE2중 내·외부 피복파형강관은 2차에 걸친 피복이며 제1차 피복은 극성물질 PE접착조성물로 피복하여 아연도강판과 피복층의 박리를 방지해야 되 고 제2차 피복은 고밀도PE 피복으로 마모레벨 3 & 4 조건에 대응할 수 있는 적정두께로 피복되어야 한다.
  • 1.3.2.3 피복방법은 분체피복으로 고온 열처리 (섭씨 170~300도) 상태에서 피복되어야 하며, PE필름 (비극성 PE = 금속물질과 접착력이 없음) 접착방법으 로 피복되어서는 안 된다.
  • 1.3.2.4 부식성 및 마모인자 대응조건은 다음 항목 1.3.4항에 충족되어야 한다.
  • 1.3.2.5 피복의 두께는 나선형 파형강관의 철판 두께와 같거나 최소한 70∼80%는 유지해야한다. 또한, 관 내부의 토사유입 등의 마모인자를 감안 관 내부 측의 피복두께가 큰 것이 바람직하다.
  • 1.3.2.6 피복의 부착성은 섭씨 25도, 섭씨 -18도, 섭씨 50도 상태에서 피복박리가 되어서는 안 된다. 아연도금강판과 PE피복 부착성 시험은 ASTM A 742 규정을 충족시켜야 한다. (참고 : KS규정에는 아연도금강판과 PE 부착성 시험규정이 없음)

• 1.3.3 수밀성 PE2중 피복파형강관 (WATERTIGHT TYPE OF PE DOUBLE COATED C.S.P)

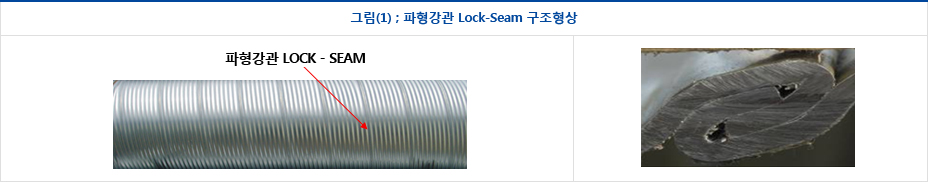

  • 1.3.3.1 모든 파형강관은 아래 그림(1)과 같이, 구조적 특성상 LOCK-SEAM 부위에서 일정량의 누수가 발생하여 ASTM A760/760M & UFGS(2003) 기준에 서는 일정량의 누수을 허용하고 있다. 아울러, 차량의 활하중, 규모 3 이하의 지진 등으로 허용치 이상의 누수가 발생하여 씽크-홀 & 지반침하 현상이 발생 할 수 있었고 또한, 생활하수, 오·폐수 배수관 사용 시 토질 & 수질오염이 발생할 수 있었다.

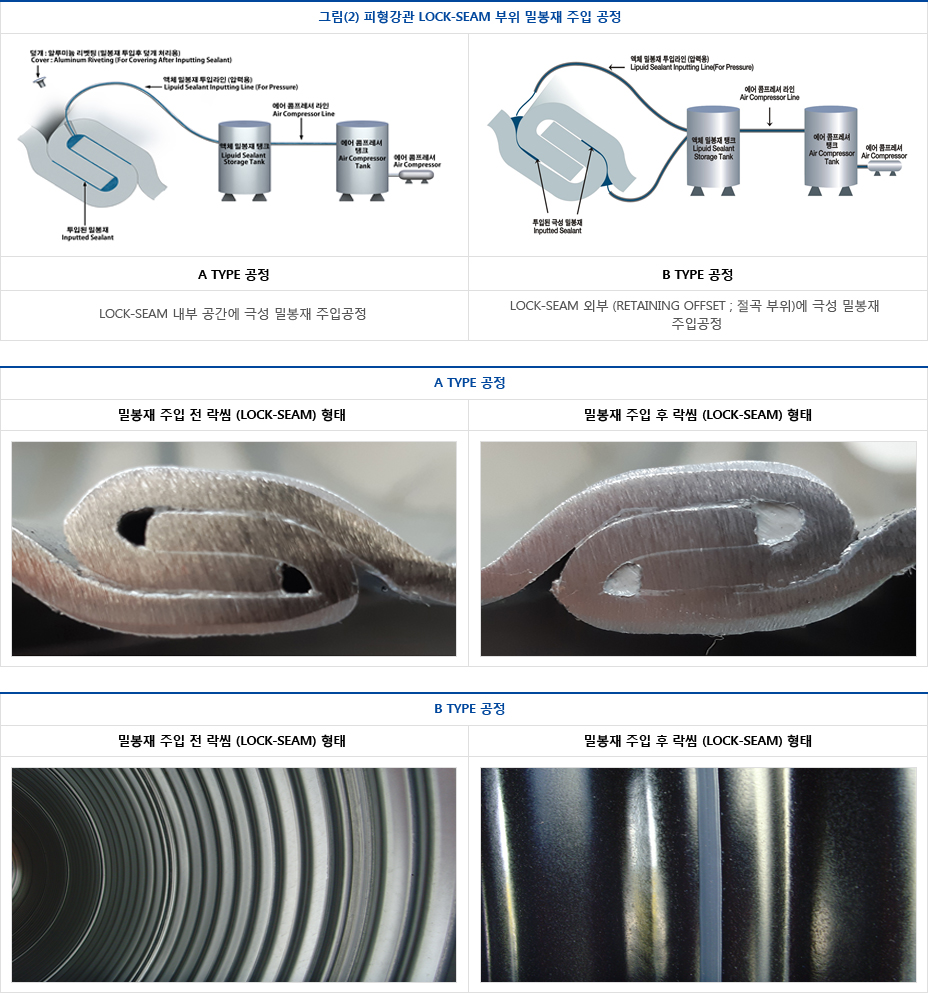

• • 1.3.3.2 수밀성 PE2중 피복파형강관은 위 항목 1.3.2항에 의거 제작되어야 하고 아울러, 아래 그림(2)와 같이, Lock-Seam 내·외부에 밀봉재를 주입 및 누 수를 차단하여 누수로 인한 지반침하 및 씽크-홀 발생을 방지하였다. 아울러, 농업용수, 생활하수, 오·폐수 배수관으로 사용할 수 있도록 하였다.

• 1.3.4 PE2중 내·외부 피복파형강관 & 수밀성 PE2중 피복파형강관의 부식성 및 마모인자 대응조건

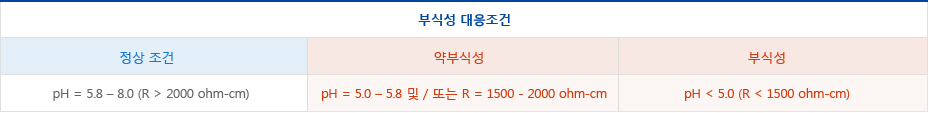

  • 1.3.4.1 부식성 대응조건 ;
    PE2중 내·외부 피복파형강관 및 수밀성 PE2중 피복파형강관은 용융아연도금 또는 크롬이 도금되어 부식방지 효과가 있으나, 염분 / 산성비 및 기타 특수한 경우의 악영향 (pH 4 이하~12 이상)하에 파형강관의 내구성 향상 및 내식성을 방지시킬 수 있도록 PE 피복하여 약부식성 및 부식성 조건에 최대한 대응하여 야 한다.

• • 1.3.4.2 마모인자 대응조건 ;
    또한 우수관의 경우, 집중호우 시 토사유입으로 인한 유속 및 부유물(모래, 자갈 및 기타)에 의한 파형강관 아연도금층을 보호하여 내구연한을 향상시키는 방안으로 피복하며 마모레벨 3 & 4 에 최대한 대응하도록 피복하여야 한다.

※국내의 경우 국토의 70% 이상이 산악지역으로 시간당 10mm 이상 강우 시 빗물유속이 5 ~ 15ft/sec 또는 15ft/sec 이상이 된다.

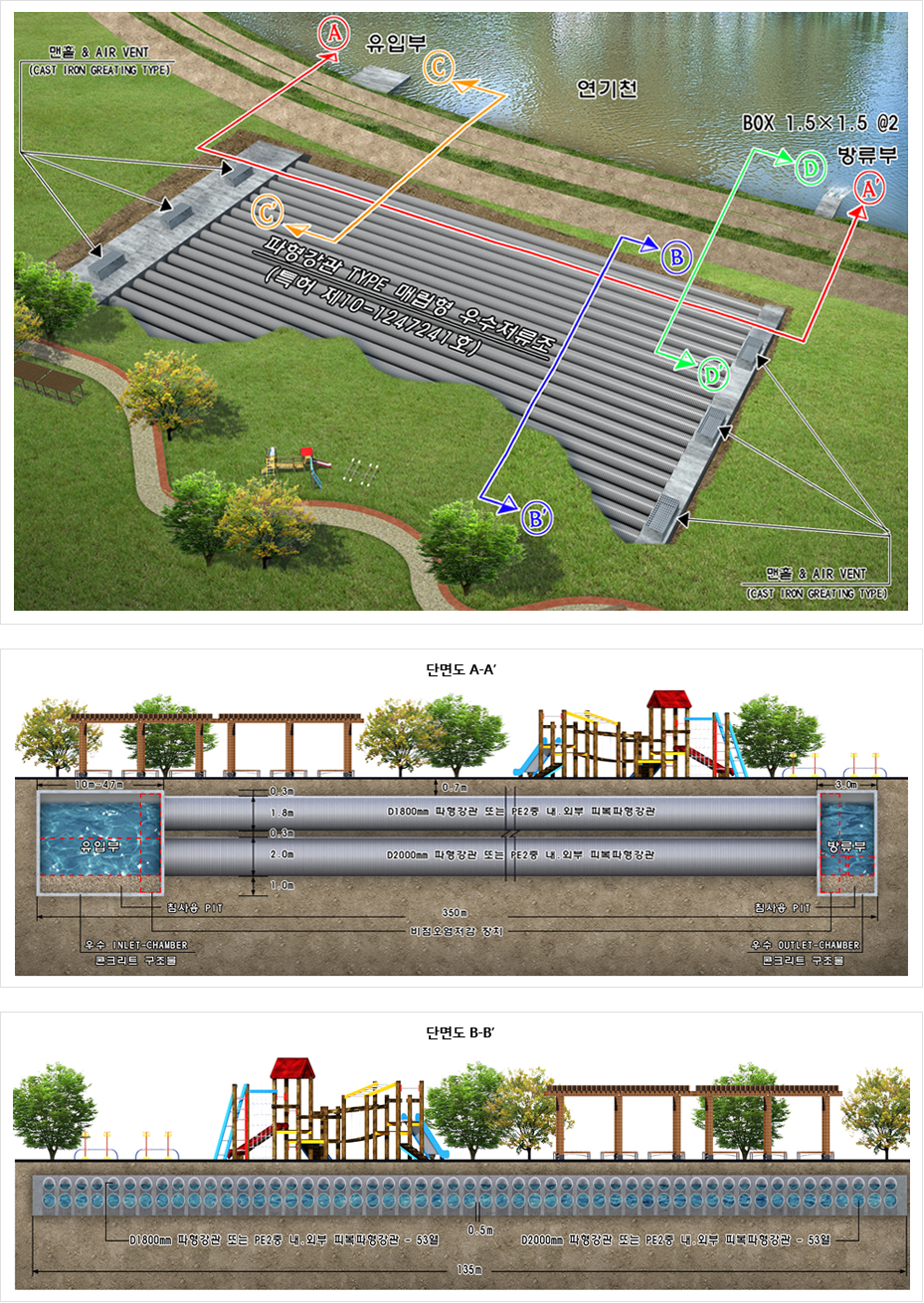

• 1.3.5 파형강관 Type 저류조 및 부대시설 ;



  • 파형강관 Type으로 설치되는 우수저류조 (일시저류 & 방류 Type & 우수재활용 Type), 히수완충저류조, 농업용수 저류조, 산업단지에서 발생하는 오·폐수 저 류조에 사용되는 파형강관은 다음과 같다.
  • 1.3.5.1 토질 & 수용액 상태가 정상조건 (pH = 5.8 – 8.0 (R > 2000 ohm-cm)이고 빗물 유속 5ft/sec 이하 (마모레벨 1 & 2) 조건에서 사용되는 우수저 류조 (일시 저류 & 방류형) 본 절 1.3.1항, 2.1.1 & 2.1.2항, 2.2항에 의거 제작된 나선형 파형강관을 사용한다.
  • 1.3.5.2 토질 & 수용액 상태가 약부식성 & 부식성 [pH = 5.0 – 5.8 / 또는 R = 1500 – 2000 ohm-cm / pH < 5.0 (R < 1500 ohm-cm)] 및 빗물 유 속 5 ~ 15ft/sec 또는 15ft/sec 이상 (마모레벨 3 & 4) 조건에서 사용되는 우수저류조 (일시 저류 & 방류), 농업용수저류조, 하수완충저류조는 본절 1.3.1 & 1.3.2항 / 2.1.1, 2.1.2, 2.1.3항 / 2.2항에 의거 제작된 PE2중 내·외부 피복파형강관을 사용한다.
  • 1.3.5.3 토질 & 수용액 상태가 약부식성 & 부식성 [pH = 5.0 – 5.8 / 또는 R = 1500 – 2000ohm-cm / pH < 5.0 (R < 1500 ohm-cm)] 및 빗물 유속 5 ~ 15ft/sec 또는 15ft/sec 이상 (마모레벨 3 & 4) 조건에서 사용되는 우수재활용저류조, 농업용수저류조, 하수완충저류조, 오·폐수 저류조는 본 절 1.3항 & 2황에 의거 제작된 수밀성 PE2중 피복파형강관을 사용한다.
  • 1.3.5.4 파형강관 Type 모든 우수저류조 (우수재활용저류조 포함)는 비점오염시설 (초기우수처리)용 구조물 (콘크리트 구조물)은 현장여건에 따라 적정히 설치 되어야 한다.
  • 1.3.5.5 파형강관 Type 모든 저류조에는 토사 & 침전물 제거 등 유지관리 및 보수에 필요한 적정한 구조물과 유지관리자 안전을 위한 송풍장치 및 기타 안전 시설을 설치되어야 한다.
  • 1.3.5.6 파형강관 Type 모든 저류조에는 적정개소에 Air-Vent을 설치하여 빗물 유입 & 유출을 원활히 하여야 한다. 아울러, Air-Vent 설치 위치는 비점오 염시설 (초기우수처리)용 구조물 (콘크리트 구조물)에 설치하는 것이 바람직 하다.
  • 1.3.5.7 파형강관 Type 저류조가 설치되는 장소에 지하수 및 침출수가 발생하는 경우 맹암거 또는 유공관 설치와 별도의 배수펌프를 설치하여 배출 (Feed Back to 저류조)하여 지반을 안정시켜야 한다.
  • 1.3.5.8 파형강관 Type 저류조 시공기준은 본 절 3항 시공기준에 따른다.
